Porta lógica AND Exercicio - Aprendendo como funciona a porta lógica AND, e simulando a aplicação de um circuito booleano.

Bem, pessoal, hoje responder a questão abaixo sobre portas AND, e realizar a simulação do circuito através do Siulador de Circuitos Digitais.
Podemos vê-la como uma multiplicação, onde a saída (S) é resultante do produto(multiplicação) entre as entradas.

Questão:
1- A empresa em que você trabalha resolveu produzir impressoras, e você recebeu a tarefa de desenvolver um sistema a mesma. Para que a impressora possa imprimir, duas condições devem ser satisfeitas:
    1° Ter tinta;
    2° Ter papel na bandeja;

Seu sistema deverá alertar, ligando um LED, caso não haja papel e/ou tinta na impressora. Dois sensores vão indicar a existência de papel e tinta. Sempre que algum sensor estiver em nível lógico ALTO1) a condição não foi satisfeita, ou seja, existe algo faltando. Apenas deverá imprimir quando ambos estiverem em nível lógico BAIXO(0), indicando que há papel e tinta. Você dispõe de apenas um chip AND, desenvolva seu sistema.

Vamos assistir ao vídeo abaixo, onde a mesma nos é explicada:

O diagrama interdo do chip 74ls08 pode ser visto logo abaixo:

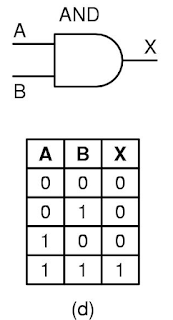

Aqui podemos ver o diagrama de uma porta AND, e sua respectiva tabela verdade.

O simulador utilizado no vídeo pode ser baixado, navegando-se até o final da página abaixo:
http://www.tourdigital.net/SimuladorTTLconEscenarios.htm
Bem, por hoje é só. Espero que tenham gostado do vídeo, qualquer dúvida postem aqui nos comentários, estarei respondendo suas dúvidas na medida do possível. Até uma próxima, fiquem com Papai do céu, vlllwwss.
